矩阵键盘积木块

1. 积木功能说明

• 功能简介：获取矩阵键盘对应的按键情况。
• 参数说明：

  • 参数1：设置矩阵键盘行数。
  • 参数2：设置矩阵键盘列数。
  • 参数3：设置矩阵键盘每行对应GPIO口。
  • 参数4：设置矩阵键盘每列对应GPIO口。

• 返回值：返回按键所在的列数和行数，如:按键8返回值为23。

2. 硬件接线说明

（图1）矩阵键盘实物图

（图2）矩阵键盘工作原理示意图

（图3）矩阵键盘与树莓派二代扩展板的接线图

3. 注意事项

• 矩阵键盘一般只使用于二代扩展板，其他扩展板中没有矩阵键盘专用的接口。

4. 积木块应用案例

• 下面的例子展示了如何使用矩阵键盘积木块。

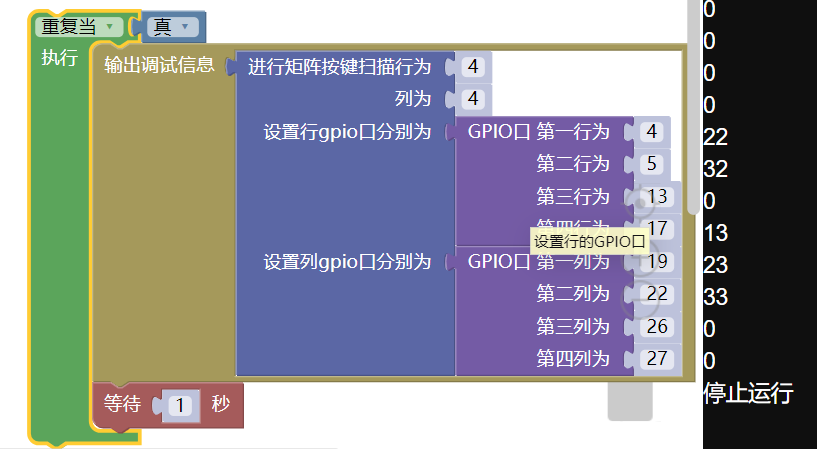

图4 矩阵键盘测试程序

• 点击这里下载本案例代码。

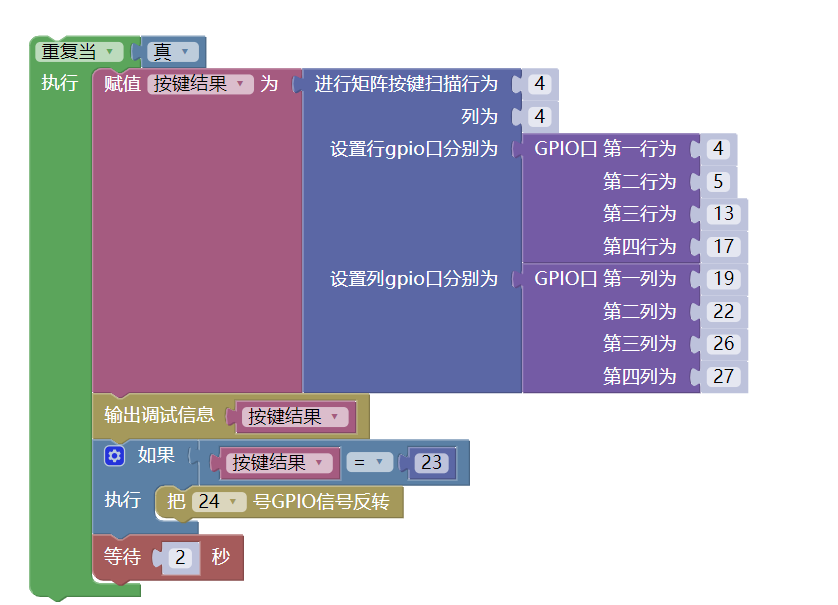

（图5）矩阵键盘控制小灯

• 点击这里下载本案例代码。
